Sfere portanti in acciaio tornito da barra

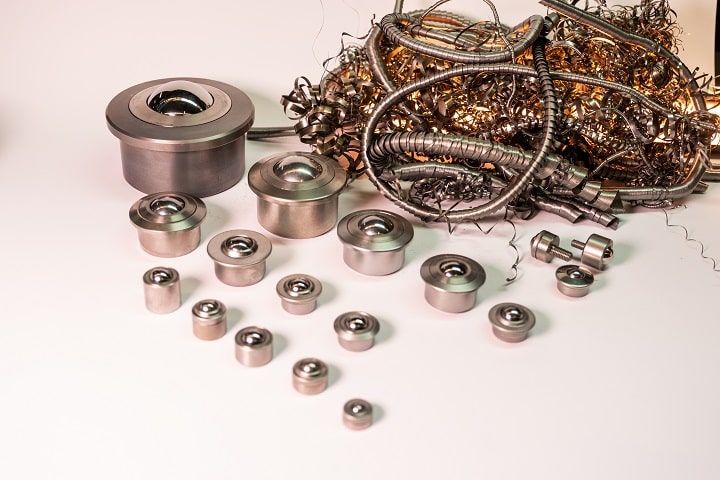

Le sfere portanti in acciaio tornito da barra sono elementi di movimentazione omnidirezionale progettati per trasferire, ruotare e posizionare carichi pesanti con uno sforzo ridotto. La struttura robusta, ricavata da barra e sottoposta a tempra, garantisce elevate capacità di carico, resistenza all’usura e affidabilità nelle applicazioni industriali più impegnative.
Disponibili con o senza flangia e in diverse dimensioni e configurazioni, queste unità di trasferimento a sfera possono essere integrate in piani di lavoro, piattaforme, rulliere, macchine utensili, linee di assemblaggio e sistemi aeroportuali. Effeciesse produce soluzioni standard e speciali, selezionate in base a carico, ambiente, superficie da movimentare e modalità di fissaggio.
Caratteristiche delle sfere portanti in acciaio tornito
Le sfere portanti in acciaio tornito sono composte da una sfera principale che ruota su un letto di sfere più piccole, contenute all’interno di un alloggiamento rigido. Questo sistema distribuisce il carico e consente al pezzo appoggiato di muoversi in ogni direzione, agevolando operazioni di trasferimento, orientamento e posizionamento.
Gli elementi distintivi della gamma sono:
- alloggiamento esterno in acciaio tornito da barra e temprato, studiato per sopportare carichi elevati e limitare l’usura;
- coperchio rinforzato in acciaio tornito, con specifiche eccezioni per i modelli più piccoli;
- ampia scelta di diametri, portate, materiali e sistemi di montaggio;
- foro sul fondo, utile a favorire la fuoriuscita di impurità;
- guarnizione in feltro oleata a partire dalla misura 22, salvo le versioni BD e XD, per ridurre l’ingresso di polvere e sporco.
Su richiesta, le sfere portanti possono essere fornite senza guarnizione oppure con feltro asciutto, in funzione dell’ambiente di lavoro e delle esigenze dell’impianto.
Versione con flangia e senza flangia: quali differenze?
La scelta tra sfera portante con flangia e senza flangia dipende soprattutto dalla configurazione del piano, dallo spazio disponibile e dal sistema di fissaggio previsto.
Sfere portanti con flangia
La flangia crea una superficie di appoggio più ampia e consente un fissaggio stabile al piano. Questa configurazione è indicata quando il progetto richiede un montaggio accessibile, una distribuzione efficace delle sollecitazioni e una manutenzione agevole.
Sfere portanti senza flangia
La versione diritta, priva di flangia, viene normalmente utilizzata quando è necessaria una sporgenza minima rispetto al piano di lavoro. L’unità viene inserita nell’alloggiamento predisposto, ottenendo una superficie più compatta e continua.
Per definire la configurazione corretta occorre considerare lo spessore del piano, il diametro del foro, l’accessibilità per il montaggio e l’eventuale necessità di rimuovere rapidamente l’unità.
Materiali e configurazioni per diversi ambienti di lavoro
Le sfere portanti in acciaio possono essere realizzate in acciaio automatico oppure completamente in acciaio inox. Anche la sfera principale e le sfere di supporto possono variare in base alle prestazioni richieste: per esempio, l’acciaio al cromo AISI 52100 offre elevata durezza e capacità di carico, mentre l’acciaio inox AISI 420 C è adatto quando è richiesta una maggiore resistenza alla corrosione.
Applicazioni delle sfere portanti in acciaio tornito
Grazie alla robustezza e alla movimentazione multidirezionale, le sfere portanti trovano impiego in numerosi settori:
- lavorazione della lamiera, per alimentare, orientare e posizionare pannelli e componenti;
- industria del legno e della carta, su banchi e linee di trasferimento;
- automotive e aerospaziale, nei sistemi di assemblaggio e movimentazione;
- siderurgia, settore navale, petrolifero e gas, per carichi gravosi;
- logistica e magazzini, su piani a sfere, piattaforme e postazioni di smistamento;
- settore energetico e trattamento dei rifiuti;
- movimentazione aeroportuale di pallet e ULD.
Le unità possono essere utilizzate singolarmente oppure integrate nei piani di scorrimento a sfere, dimensionati in base al peso, alla forma e alla stabilità del carico.
Modelli disponibili e schede tecniche
La gamma comprende modelli con flangia e senza flangia, dalle dimensioni più compatte fino alle unità destinate ai carichi più gravosi. Le schede tecniche riportano quote, materiali e portate necessarie per confrontare le diverse soluzioni.
VERSIONE CON FLANGIA
| SP 12 CB | scarica PDF |
| SP 15 | scarica PDF |
| SP 15 Coperchio rinforzato | scarica PDF |
| SP 25 TN - SP 25 TV | scarica PDF |
| SP 22 - SP 30 - SP 45 | scarica PDF |
| SP 60 | scarica PDF |
VERSIONE SENZA FLANGIA
| SP 8 - SP 12 | scarica PDF |
| SP 12 D.20 | scarica PDF |
| SP 15 DIR. | scarica PDF |
| SP 22 - SP 30 - SP 45 | scarica PDF |
| SP 60 | scarica PDF |
| SP 76 - SP 90 | scarica PDF |
Come scegliere la sfera portante corretta
La selezione non dipende soltanto dalla portata nominale della singola unità. Per progettare un sistema affidabile è necessario valutare:
- peso complessivo del carico e numero di sfere contemporaneamente a contatto;
- distribuzione del peso e presenza di carichi concentrati;
- materiale, planarità e delicatezza della superficie da movimentare;
- direzione e frequenza degli spostamenti;
- condizioni ambientali, inclusi polvere, umidità e rischio di corrosione;
- altezza di installazione e sporgenza richiesta sul piano;
- sistema di fissaggio, con flangia, a innesto o mediante configurazioni speciali;
- necessità di pulizia, drenaggio e manutenzione.
Per una corretta ripartizione del peso, il dimensionamento deve considerare le unità effettivamente coinvolte nel sostegno del pezzo e un adeguato margine di sicurezza. Il supporto tecnico Effeciesse consente di individuare modello, materiali e disposizione più adatti all’applicazione.
Domande frequenti sulle sfere portanti in acciaio tornito
A cosa servono le sfere portanti in acciaio tornito?
Servono a trasferire, ruotare e posizionare manualmente carichi in più direzioni su piani, banchi, piattaforme e linee industriali. La struttura tornita e temprata è indicata per applicazioni che richiedono robustezza, precisione e portate elevate.
Qual è la differenza tra una sfera portante con flangia e una senza flangia?
La versione con flangia offre una superficie di appoggio e fissaggio più ampia. Quella senza flangia viene inserita nel piano ed è preferibile quando si desidera ridurre al minimo la sporgenza dalla superficie di lavoro.
Come si calcola il numero di sfere portanti necessario?
Occorre considerare peso e dimensioni del carico, distribuzione dei punti di appoggio, portata della singola unità e margine di sicurezza. Il calcolo deve basarsi sul numero minimo di sfere effettivamente a contatto con il pezzo, non sul totale installato.
Quando conviene scegliere una versione in acciaio inox?
L’acciaio inox è indicato negli ambienti umidi, soggetti a lavaggi o nei quali è richiesta una maggiore resistenza alla corrosione. La compatibilità va verificata anche rispetto a carico, temperatura e agenti presenti.
Le sfere portanti possono essere usate per superfici delicate?
Sì. Per applicazioni specifiche è possibile utilizzare una sfera principale in nylon o altro materiale plastico, riducendo il rischio di danneggiare la superficie. La portata è però inferiore rispetto alle versioni in acciaio e deve essere verificata in fase di progetto.
